Πίνακας των βασικές τεχνικές παραμέτρους

Κατηγορία	Είδος		Μονάδα	Παράμετρος
Διαστάσεις	Διαστάσεις (Μ×Π×Υ)		mm	16246×3000×4000
	Διάσταση αξόνων		mm	1650+4300+1650+1650
	Πίστα (εμπρός/πίσω)		mm	2590
	Εμπρός προεξοχή/πίσω προεξοχή		mm	2570/2110
	Μπροστινή προέκταση/πίσω επέκταση		mm	1896/420
Βάρος	Μέγ. επιτρεπόμενο συνολικό βάρος		κιλά	54990
	Φορτίο άξονα	Άξονας 1	κιλά	9820
		Άξονας 2	κιλά	9670
		Άξονας 3	κιλά	11750
		Άξονας 4	κιλά	11900
		Άξονας 5	κιλά	11850
Εξουσία	Μοντέλο κινητήρα		--	Εποικοδόμημα	Σασί
			--	WP7G300E473	YCK11430-60	WP10.5H460E62
	Ονομαστική ισχύς/ταχύτητα περιστροφής		kW/(r/min)	221/2200	316/1900	338/1900
	Μέγ. ροπή/ταχύτητα περιστροφής		Nm/(r/min)	1200/1400-1600	2100/1100-1500	2100/1000-1400
Ταξίδι	Μέγ. ταχύτητα ταξιδιού		km/h	Μεγαλύτερο ή ίσο με 80
	Ελάχ. σταθερή ταχύτητα ταξιδιού		km/h	3
	Ελάχ. διάμετρος στροφής		m	Μικρότερο ή ίσο με 23
	Ελάχ. διάμετρος στροφής στην κεφαλή της μπούμας		m	Μικρότερο ή ίσο με 27,8
	Ελάχ. απόσταση από το έδαφος		mm	270
	Γωνία προσέγγισης		βαθμός	20
	Γωνία αναχώρησης		βαθμός	12
	Απόσταση φρεναρίσματος (αρχική ταχύτητα 30 km/h)		m	Μικρότερο ή ίσο με 10
	Μέγ. ικανότητα βαθμού		%	Μεγαλύτερο ή ίσο με 45
	Κατανάλωση καυσίμου ανά 100 km		L	70
Θόρυβος	Επίπεδο εξωτερικού θορύβου κατά την επιτάχυνση		dB(A)	Μικρότερο από ή ίσο με 86
	Επίπεδο θορύβου στη θέση καθίσματος		dB(A)	Μικρότερο ή ίσο με 90

Κατηγορία	Είδος			Μονάδα	Παράμετρος
Κύριος εκτέλεση	Μέγ. ονομαστική ανυψωτική ικανότητα			t	160
	Ελάχ. ονομαστική ακτίνα εργασίας			m	3
	Ακτίνα στροφής στην ουρά του πικάπ	Στο αντίβαρο		mm	5370
		Στο βοηθητικό βαρούλκο		mm	5130
	Μέγ. στιγμή φόρτωσης	Μπουμ βάσης		kN.m	5239
		Πλήρως εκτεταμένη έκρηξη		kN.m	2043
		Πλήρως εκτεταμένη μπούμα + φλόκος		kN.m	647
	Άνοιγμα εξώφυλλου	Γεωγραφικού μήκους		m	7.7
		Πλευρικός		m	8.1/5.39
	Ύψος ανύψωσης	Μπουμ βάσης		m	14.7
		Πλήρως εκτεταμένη έκρηξη		m	86.2
		Πλήρως εκτεταμένη μπούμα + φλόκος		m	116
	Μήκος μπούμας	Μπουμ βάσης		m	14.6
		Πλήρως εκτεταμένη έκρηξη		m	88
		Πλήρως εκτεταμένη μπούμα + φλόκος		m	116.6
	Γωνία μετατόπισης φλόκων			βαθμός	0, 15, 30
Εργαζόμενος ταχύτητα	Ώρα για αύξηση της άνθησης			s	Μικρότερο ή ίσο με 65
	Ώρα για πλήρη επέκταση της έκρηξης			s	Μικρότερο ή ίσο με 880
	Μέγ. ταχύτητα περιστροφής			r/min	Μεγαλύτερο ή ίσο με 1,5
	Ώρα για επέκταση/απόσυρση των προεξοχών	Δοκός εξώθησης	Σε	s	Μικρότερο ή ίσο με 40
			Εξω	s	Μικρότερο ή ίσο με 40
		Υποδοχή εξώθησης	Επάνω	s	Μικρότερο ή ίσο με 60
			Κάτω	s	Μικρότερο ή ίσο με 90
	Ταχύτητα ανύψωσης (μονή γραμμή στο 4ο στρώμα, χωρίς φορτίο)	Κύριο βαρούλκο		m/min	Μεγαλύτερο ή ίσο με 135
		Βοηθητικό βαρούλκο		m/min	Μεγαλύτερο ή ίσο με 90
Θόρυβος	Εξωτερικό επίπεδο θορύβου			dB(A)	Μικρότερο ή ίσο με 107
	Επίπεδο θορύβου στη θέση καθίσματος			dB(A)	Μικρότερο ή ίσο με 85

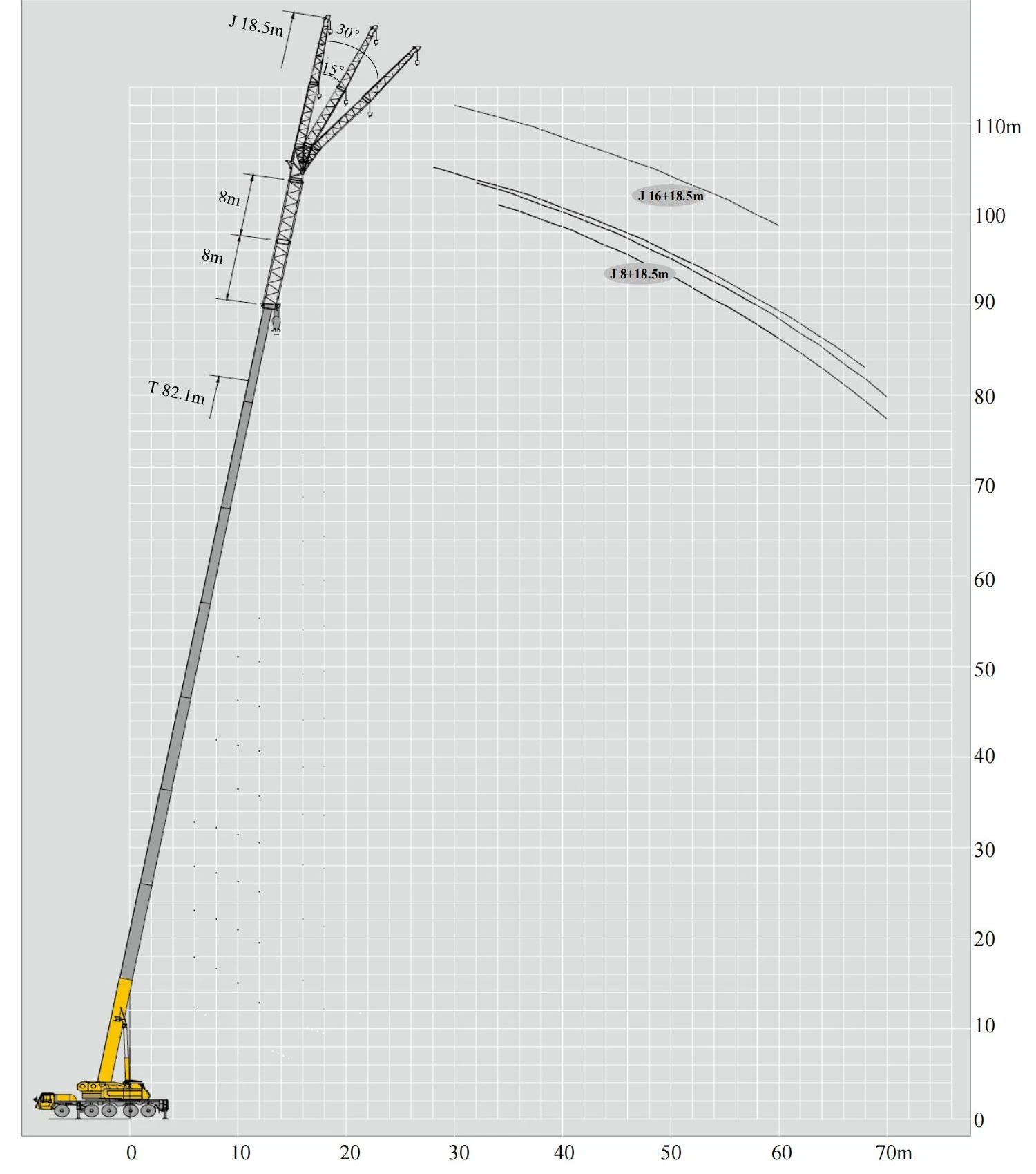

Ύψη ανύψωσης Προέκταση μπούμας

XCA160L82 Technical specifications30

Διαστάσεις

product-716-600

	A	B	C	D	E	R1	R2	R3	H
385/95R25	20 μοίρες	12 μοίρες	1905	4000	3000	13900	13200	11500	270

Συνδυασμοί μπούμας/ζίμπ

product-126-510 product-137-636 product-151-743

Κεραία	Φλόκος	Επέκταση μπούμας
T: 14.6~88 m	T:72.5~82.1 m J:11~18.5 m	T: 72.5~82.1m I:8 m/16 m J:11~18.5 m

Σημειώσεις

1.	Το συνολικό ονομαστικό φορτίο που δίνεται στα διαγράμματα ονομαστικού φορτίου είναι η μέγιστη ικανότητα ανύψωσης όταν ο γερανός είναι τοποθετημένος σε σταθερό και επίπεδο έδαφος. Το συνολικό ονομαστικό φορτίο περιλαμβάνει το βάρος των μπλοκ γάντζων και των ιμάντων. Για τον υπολογισμό του πραγματικού βάρους που θα μπορούσε να ανυψωθεί, το βάρος των μπλοκ γάντζων και των ιμάντων πρέπει να αφαιρεθεί από τις ανυψωτικές ικανότητες.
2.	Η ακτίνα εργασίας είναι η οριζόντια απόσταση μεταξύ του κέντρου βαρύτητας του φορτίου και του άξονα περιστροφής της υπερκατασκευής του γερανού που μετράται στο έδαφος κατά την ανύψωση του φορτίου από το έδαφος και είναι η πραγματική τιμή συμπεριλαμβανομένης της εκτροπής της φορτωμένης μπούμας. Λάβετε υπόψη την παραμόρφωση της μπούμας πριν ξεκινήσετε μια εργασία ανύψωσης.
3.	Μια λειτουργία ανύψωσης επιτρέπεται μόνο όταν η δύναμη του ανέμου είναι κάτω του βαθμού 5 (στιγμιαία ταχύτητα ανέμου 14,1 m/s, πίεση ανέμου 125N/㎡).
4.	Πριν ξεκινήσει η ανύψωση, ο χειριστής πρέπει να γνωρίζει το βάρος του προς ανύψωση φορτίου και το εύρος λειτουργίας του, και θα πρέπει στη συνέχεια να επιλέξει τις κατάλληλες συνθήκες εργασίας. Ποτέ μην λειτουργείτε το γερανό πέρα από το όριο που φαίνεται στον πίνακα. Πάρτε τη χαμηλότερη τιμή από το γράφημα όταν το μήκος της μπούμας ή η ακτίνα εργασίας είναι μεταξύ του εύρους τιμών.
5.	Τηρήστε το όριο γωνίας μπούμας. Ποτέ μην λειτουργείτε το γερανό με γωνία μπούμας πέρα από το συνιστώμενο όριο, ακόμη και αν δεν μεταφέρεται φορτίο. Διαφορετικά, ο γερανός θα ανατραπεί.
6.	Επεκτείνετε τα τμήματα μπούμας σύμφωνα με το καθορισμένο ποσοστό.
